一、產品簡介

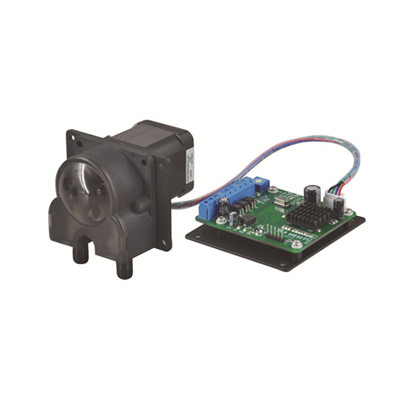

JZ15-BS100C / JZ15-BS300C蠕動泵，適合客戶配套使用，底座安裝，一體設計，體積小、結構緊湊，BCD撥碼開關15檔調節轉速或多種外控調節轉速，最高轉速能達到300rpm，能夠提供0.017-440ml范圍的流量，標配超長壽命進口軟，維護簡單。

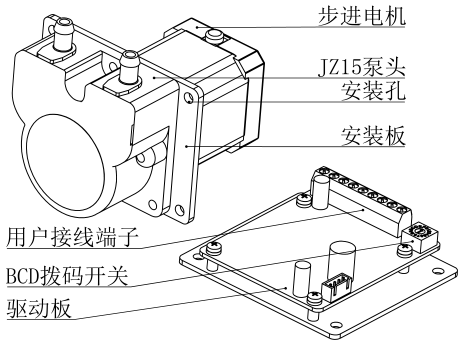

二、產品組成
【JZ15泵頭】由電機帶動實現擠壓軟管的功能，包括JZ15A泵頭（2滾輪）；
JZ15B（4滾輪）。
【步進電機】為蠕動泵提供動力。
【驅動板】 提供接線端子、調速、控制邏輯等功能。
【BCD撥碼開關】 設備自帶調速裝置，0檔時可轉換為外控控制。
【安裝板】 用于安裝泵頭、電機、驅動板等。
【安裝孔】 用于將此產品安裝在用戶設備上。
三、基本參數與功能
產品型號 |
JZ15-BS100C |
JZ15-BS300C |
轉速范圍 |
0-100rpm |
0-300rpm |
流量范圍 |
≤140ml/min |
≤440ml/min |
轉速分辨率 |
0.1rpm |
|
適用泵頭 |
JZ15A（雙滾輪）；JZ15B（4滾輪） |
|
適用軟管 |
14#、19#、16#、25#、17# |
|
內控方式 |
BCD撥碼開關 |
|
內控檔位數量 |
15檔（不含0檔） |
|
起?？刂?/span> |
有 |
空節點控制光耦隔離 |
方向控制 |
有 |
|
電源范圍 |
直流11.4-25.2 （為了保證電機驅動能力建議使用24V電壓） |
|
額定功率 |
＜20W |
＜30W |
可選外控形式 |
0-10kHz（出廠默認）、0-5V、0-10V、4-20mA、RS485（只能選擇一種） |
|
控制信號電源 |
≤ 3.3V |
包括：檔位選擇信號、啟動信號、正反信號 |
控制信號電流 |
≤ 1mA |
|
工作環境 |
0-40℃，相對濕度：<80% |
|
重量 |
0.7Kg |
|
四、外形及安裝尺寸
