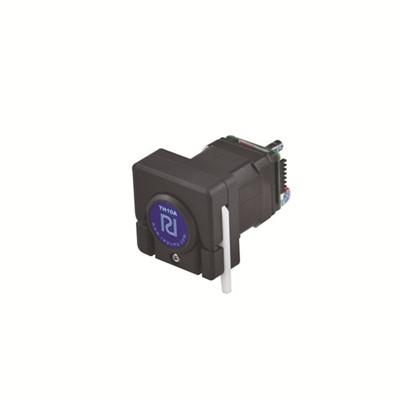

一、產品簡介
TH10-BS100A蠕動泵，適合用戶配套使用，穿板安裝，一體設計，體積小、結構緊湊；4檔按鍵調速，能夠提供0.005-34ml范圍的流量。

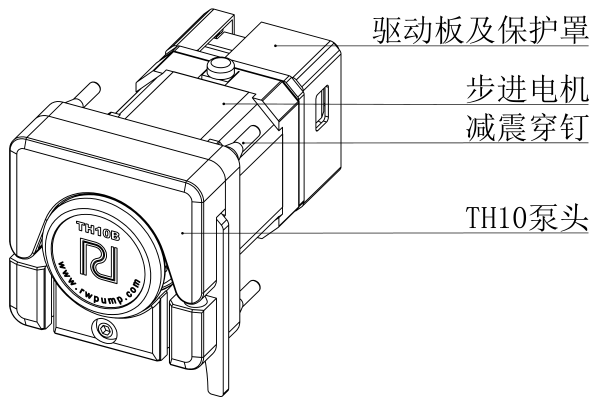

二、產品組成
【TH10泵頭】由電機帶動實現擠壓軟管的功能，包括TH10A泵頭（4滾輪）；
TH10B（8滾輪）。
【步進電機】為蠕動泵提供動力。
【驅動板】 提供接線端子、調速功能。
【減震穿釘】 用于將此產品安裝在用戶設備上，也可用4個M3×8十字盤頭螺釘安裝。
三、基本參數與功能
產品型號 |
TH10-BS100A |
轉速范圍 |
0-100rpm |
流量范圍 |
≤33ml/min |
轉速分辨率 |
0.1rpm |
適用泵頭 |
TH10A（4滾輪）；TH10B（8滾輪） |
適用軟管 |
壁厚0.8～1mm， 內徑≤3.17mm |
內控方式 |
按鍵調速 |
內控檔位數量 |
4檔（無0檔） |
電源范圍 |
DC24V |
額定功率 |
＜10W |
工作環境 |
0-40℃，相對濕度：<80% |
尺寸 |
95×59×68mm |

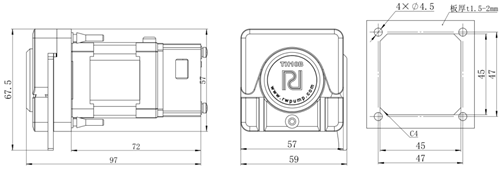

四、外形及安裝尺寸
