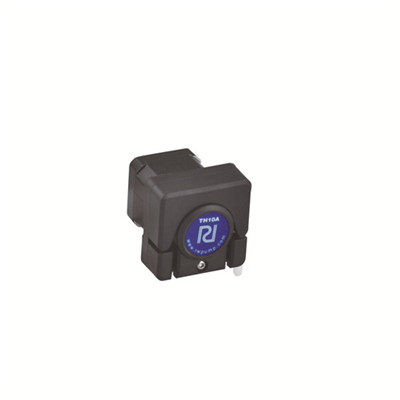

一、產品簡介
TH10-BY100A蠕動泵，適合用戶配套使用，穿板安裝，一體設計，體積小、
結構緊湊；能夠提供0.005-34ml范圍的流量。

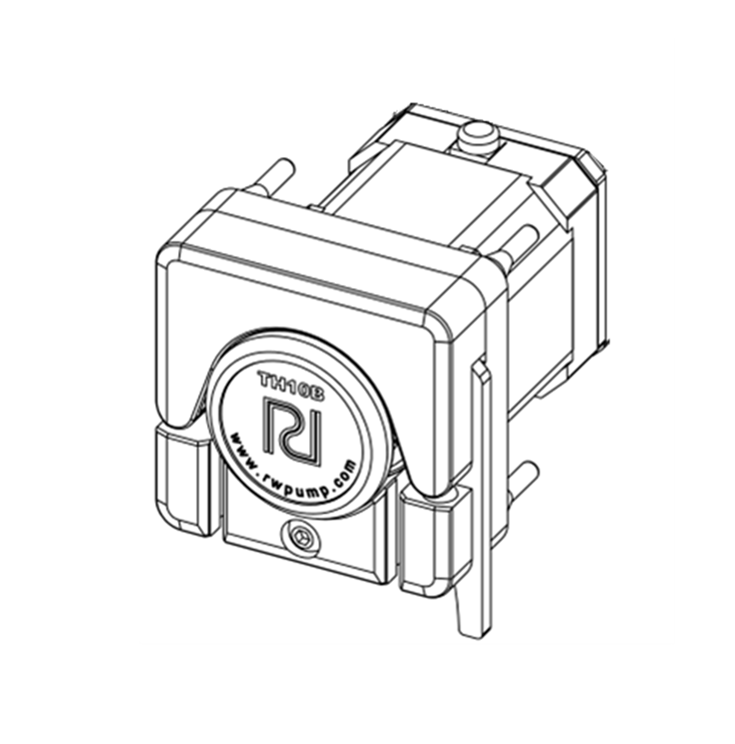

二、產品組成
【TH10泵頭】由電機帶動實現擠壓軟管的功能，包括TH10A泵頭（4滾輪）；
TH10B（8滾輪）。
【步進電機】為蠕動泵提供動力。
【減震穿釘】 用于將此產品安裝在用戶設備上，也可用4個M3×8十字盤頭螺釘安裝。
三、基本參數與功能
項目 |
產品型號 |
TH10-BY100A |
整機參數 |
轉速范圍 |
0-100rpm |
適用泵頭 |
TH10A、TH10B |
|
適用軟管 |
壁厚0.8～1mm， 內徑≤3.17mm |
|
尺寸 |
73×59×67.5 |
|
電機參數 |
額定電壓 |
DC24V |
額定電流 |
0.4A |
|
步距角 |
1.8° |
|
相數 |
2 |
|
電機接線 |
紅 A 、藍 `A、綠 B、黑 `B |

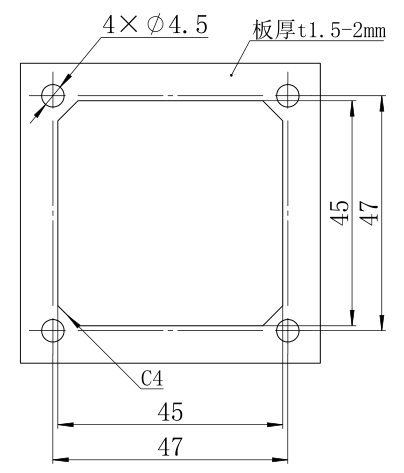

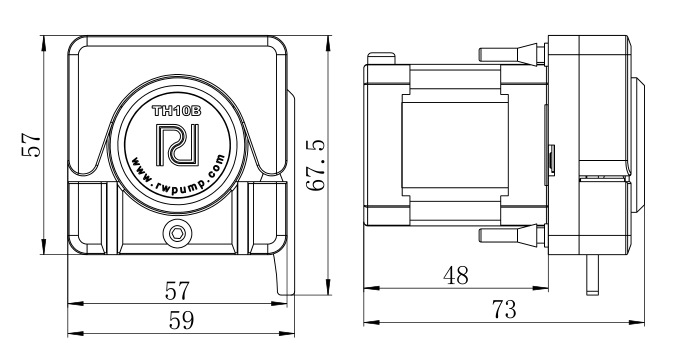

四、外形及安裝尺寸
